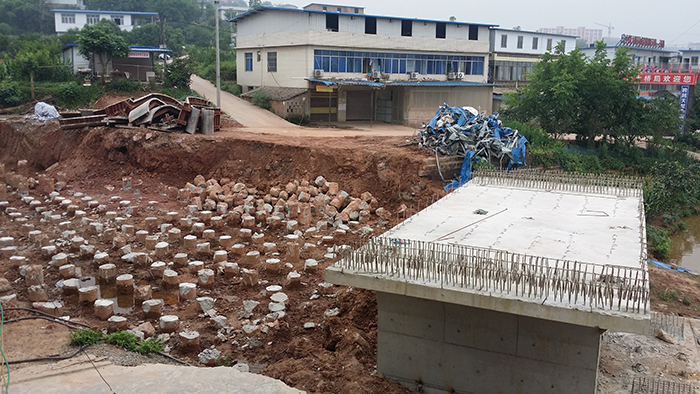

CFG桩是水泥粉煤灰碎石桩的简称(即cement fIying-ash gravel pile)。它是由水泥、粉煤灰、碎石、石屑或砂加水拌和形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基。
CFG桩复合地基通过褥垫层与基础连接,无论桩端落在一般土层还是坚硬土层,均可******桩间土始终参与工作。由于桩体的强度和模量比桩间土大,在荷载作用下,桩顶应力比桩间土表面应力大。桩可将承受的荷载向较深的土层中传递并相应增加了桩间土承担的荷载。这样,由于桩的作用使复合地基承载力提高,变形减小,再加上CFG桩不配筋,桩体利用工业废料粉煤灰作为掺和料,大大降低了工程造价。
复合地基设计中,基础与桩和桩间土之间设置一定厚度散体粒状材料组成的褥垫层,是复合地基的一个核心技术。基础下是否设置褥垫层,对复合地基受力影响很大。若不设置褥垫层,复合地基承载特性与桩基础相似,桩间土承载能力难以发挥,不能成为复合地基。基础下设置褥垫层,桩间土载力的发挥***不单纯依赖于桩的沉降,即使桩端落在好土层上,也能******荷载通过褥垫层作用到桩间土上,使桩土共同承担荷载。
水泥粉煤灰碎石桩(CFG桩)法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。
CFG桩施工工艺及机械选择
CFG桩的施工,应按设计要求和现场条件选用相应施工工艺,并应按照国家现行有关规范执行:

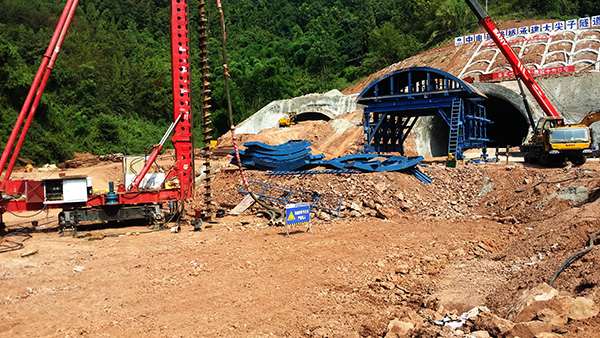

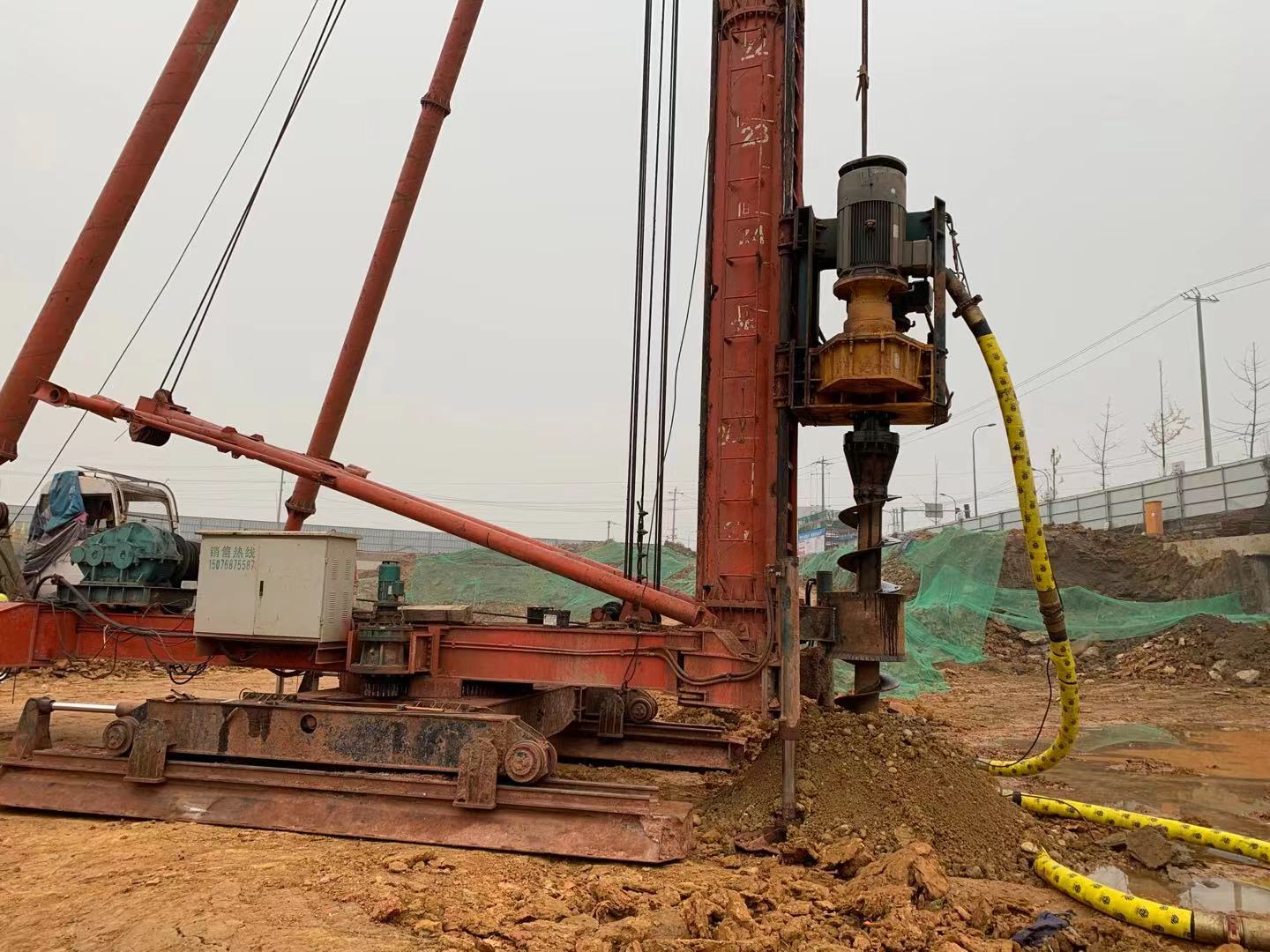

(1)长螺旋钻孔灌注成桩,适用于地下水位以上的粘性土、粉土、人工填土地基;
(2)泥浆护壁钻孔灌注成桩,适用于粘性土、粉土、砂土、人工填土、碎石(砾)石土及风化岩层分布的地基;

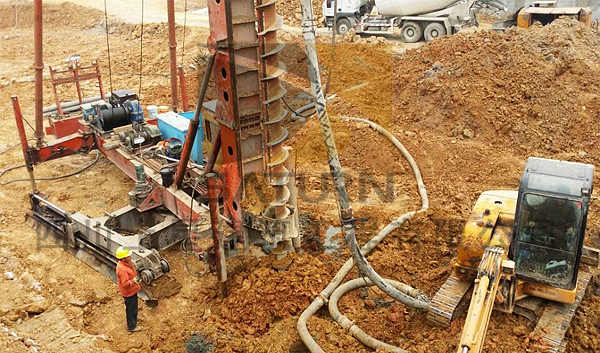

(3)长螺旋钻孔、管内泵压混合料成桩,适用于粘性土、粉土、砂土等地基,以及对噪音及泥浆污染要求严格的场地;
(4)沉管灌注成桩,适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。
施工材料要求
1、混凝土、混凝土外加剂和掺和料:缓凝剂、粉煤灰, 均应符合相应标准要求, 其掺量应根据施工要求通过试验室确定.
2、严格按照配合比配制混合料。
3、长螺旋钻孔、管内泵压混合料灌注成桩施工的坍落度宜为160~200mm, 振动沉管灌注桩成桩施工的坍落度宜为30~50mm, 振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm.
4、长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后,应******掌握提拔钻杆时间,混合料泵送量应与拔管速度相配合,遇到饱和砂土或饱和粉土层,不得停泵待料;沉管灌注成桩施工拔管速度应按匀速控制,拔管速度应控制在1.2~1.5m/min左右,如遇淤泥或淤泥质土,拔管速度应适当放慢。

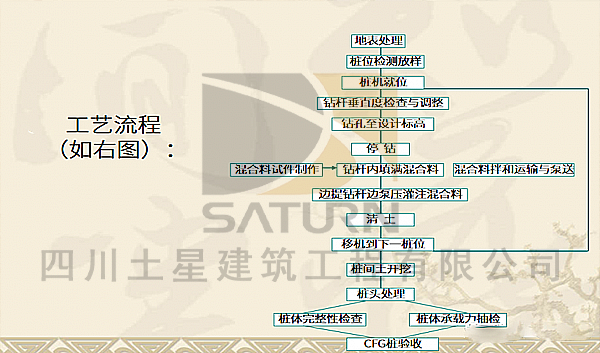

根据工程实际情况,水泥粉煤灰碎石桩常用的施工工艺包括长螺旋钻孔、管内泵压混合料成桩;振动沉管灌注成桩和长螺旋钻孔灌注成桩。主要技术指标为:
1.地基承载力:设计要求;
2.桩径:宜取350-600mm;
3.桩长:设计要求,桩端持力层应选择承载力相对较高的土层;
4.桩身强度:混凝土强度满足设计要求,通常≥C15;
5.桩间距: 宜取3-5倍桩径;
6.桩垂直度:≤1.5%;
7.褥垫层:宜用中砂、粗砂、碎石或级配砂石等,不宜选用卵石,******粒径不宜大于30mm。厚度150-300mm,夯填度≤0.9。
实际工程中以上参数根据地质条件、基础类型、结构类型、地基承载力和变形要求等条件或现场每台班或每日留取试块1~2组确定。
1、复合地基静载荷试验
2、单桩竖向抗压静载荷试验结果
3、轻型触探试验
4、低应变桩身完整性检测
桩基检测7种方法 点击查看
