旋挖灌注桩施工工艺详解

一、旋挖灌注桩工艺概述

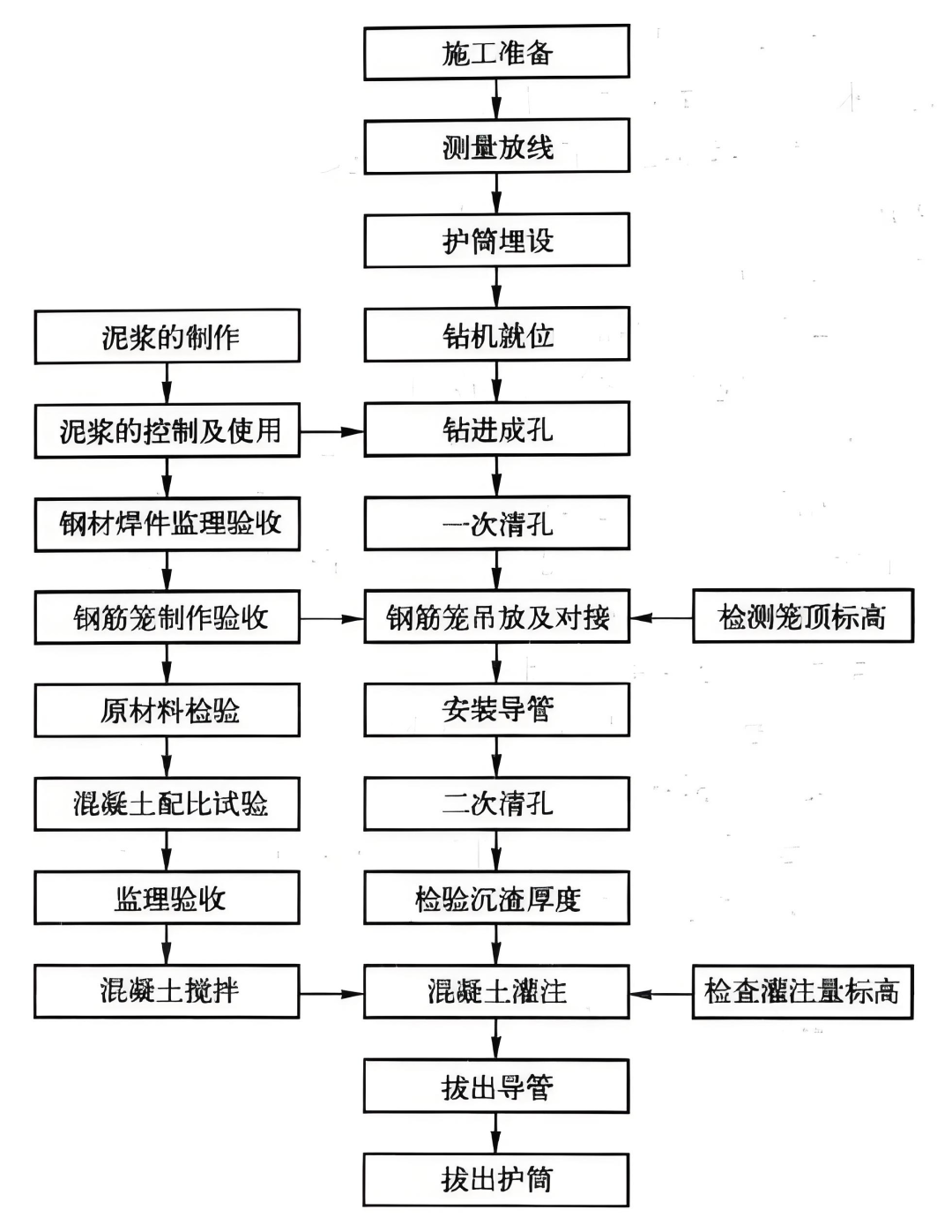

二、旋挖灌注桩 11 步标准施工工艺流程

1. 场地平整（奠定施工基础，防钻机沉降）

• 清理要求：清除植被、建筑垃圾、地下管线，管线需迁移或保护，严禁带障碍施工；
• 压实标准：压路机分层碾压，压实度≥90%（重型击实试验）；软土地基需铺≥300mm 级配砂石垫层或灰土换填；
• 排水设置：周边挖 300-500mm 宽、400-600mm 深环形排水沟，低洼处设≥1m×1m×1.5m 集水井，配潜水泵排水，确保地下水位低于桩底 0.5-1.0m。

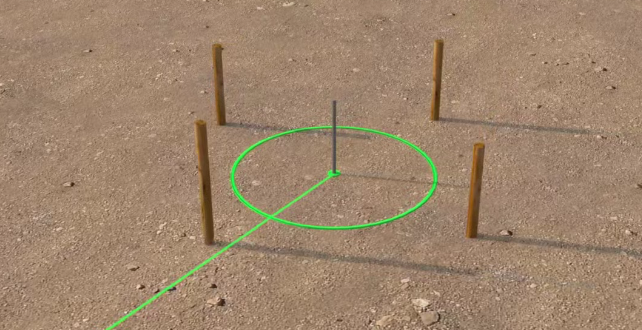

2. 桩位放线（******定位，避免受力偏差）

• 仪器准备：用检定合格的全站仪（精度≥2mm+2ppm）、水准仪（≥DS3 级），使用前校准；
• 控制网布设：设平面（闭合 / 附合导线）+ 高程控制网，点位用混凝土固定（带不锈钢标志），避开施工干扰；
• 放样与复核：极坐标法放桩位，Φ10mm、300-500mm 长钢筋标记（顶涂红漆）；需施工自检 + 监理复检，单桩偏差≤100mm，群桩≤150mm，合格后签《桩位测量放线记录表》。

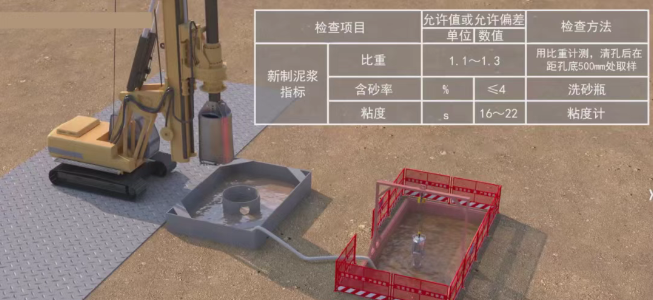

3. 设置泥浆池（保障孔壁稳定，防塌孔）

泥浆池关键参数表

• 循环系统：设 1/3 容量沉淀池，回浆沟坡度 1%-2%，每钻进 3-5m 清钻渣，严禁随意排放。

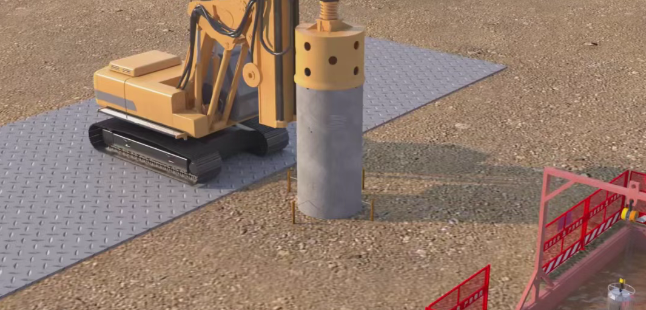

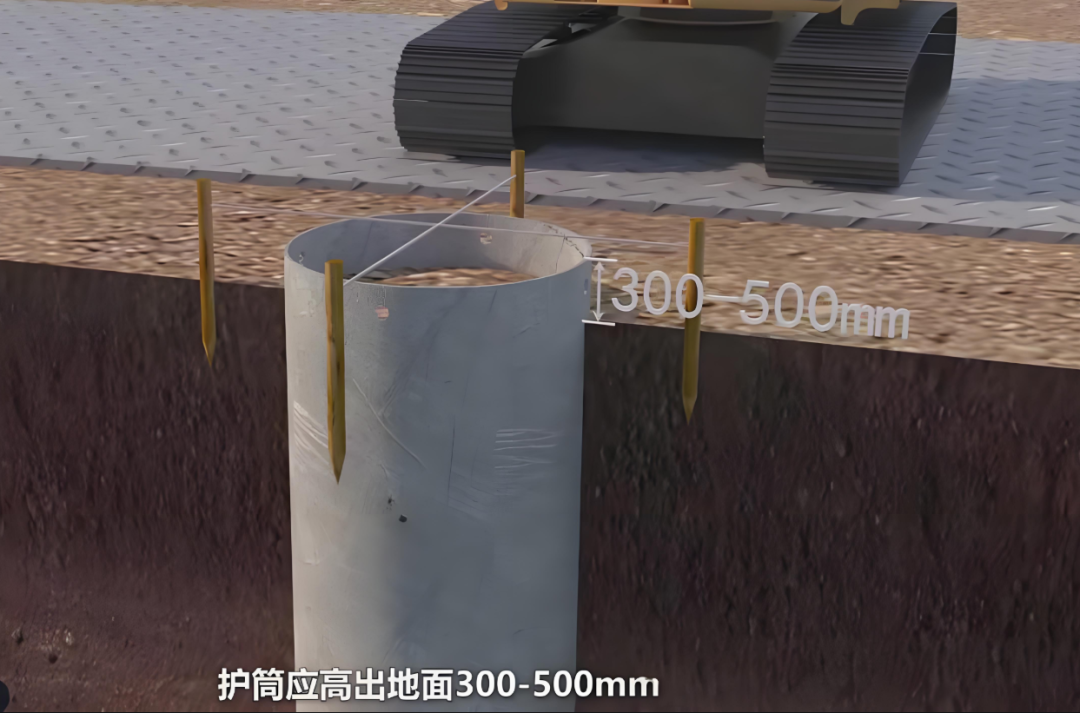

4. 护筒下放（孔口防护，隔离地表水）

护筒参数与安装要求

• 安装细节：外壁涂黄油减阻，黏土对称回填间隙（每层≤300mm 夯实），顶面高出地面 200-300mm，防地表水入孔。

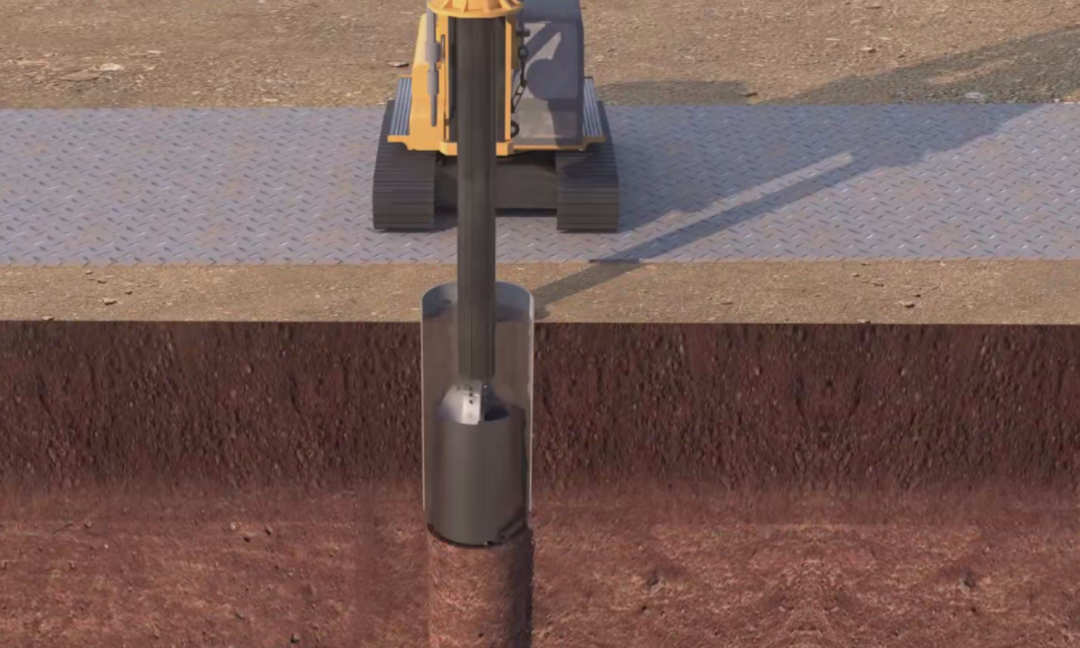

5. 旋挖钻进（控制成孔质量，防偏斜缩径）

• 钻机***位：桩径≤1500mm 用中小型钻机，＞1500mm 用大型钻机；调机身水平（偏差≤0.1%），钻杆与护筒中心偏差≤20mm；检查钻头（直径与桩径一致，磨损超 10mm 更换）；
•
•

• 钻进参数表：
  | 地层类型 | 钻进速度（cm/min） | 转速（r/min） | 特殊要求 |
  |----------|---------------------|---------------|---------------------------|
  | 黏性土 | 10-20 | 15-20 | 防糊钻，低速慢进 |
  | 砂层 / 卵石层 | 8-15 | 10-15 | 泥浆比重提至 1.20-1.30g/cm³ |

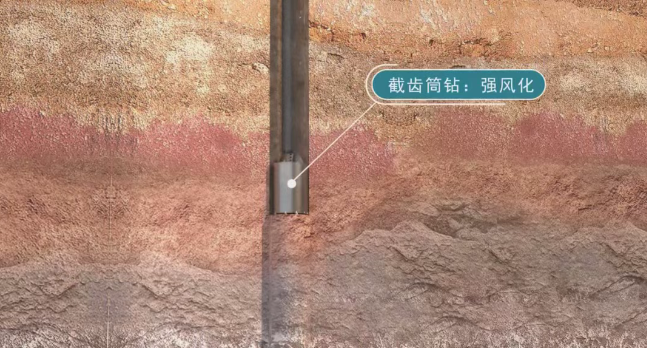

  | 岩层 | 5-10 | 5-10 | 换岩石钻头 |
• 孔深控制：测绳（带 5kg 锤）每 50cm 测一次，***终孔深比设计深 50-100mm（留沉渣空间），偏差控制在 **+300mm、-50mm**。

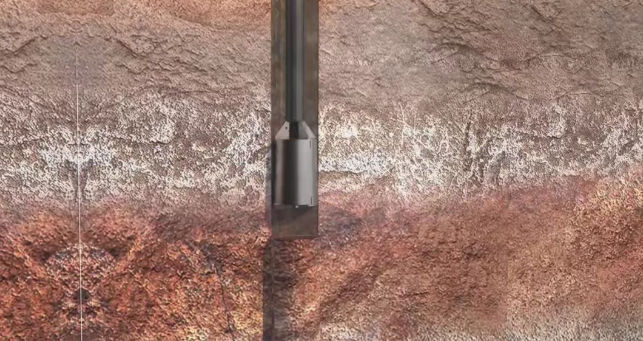

6. 清孔换浆（降沉渣，保桩端承载力）

• ******次清孔：用带底盖的清孔钻头，慢提钻斗防扰孔壁，补新鲜泥浆；清孔 30-60min，目标：摩擦桩沉渣 100-150mm，端承桩 50-100mm，泥浆指标调为：比重 1.05-1.15g/cm³、黏度 16-18s、含砂率≤2%；
• 质量检查：沉渣仪 / 测锤检测，泥浆取样化验；不达标需复清，清孔后2h 内进入下道工序，防沉渣回升。

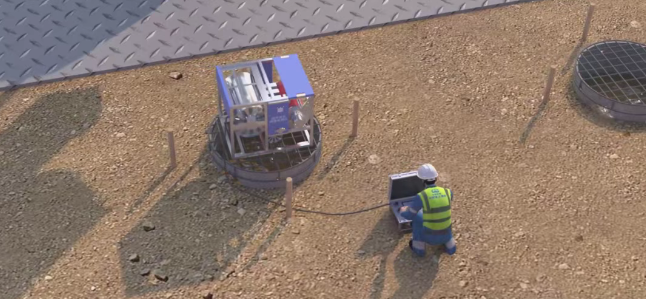

7. 成孔检查（全面验证，合格再进工序）

• 孔径检查：用 4-6 倍桩长、同桩径的探孔器，能顺利下至孔底为合格，卡阻需扩孔 / 复清；

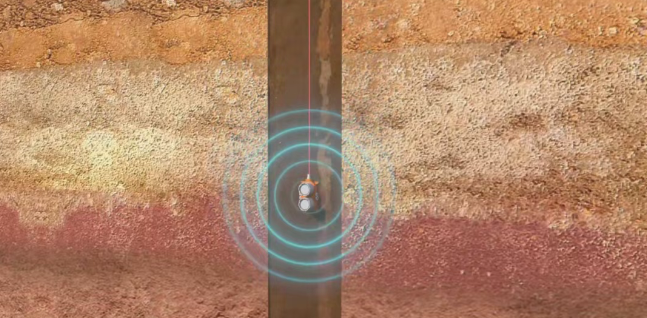

• 垂直度检查：孔径仪 / 全站仪测 3 个点位，偏差≤1%，超标需反向调钻杆或回填黏土重钻；
• 综合验收：填《成孔质量检查记录表》，报监理验收（孔深、孔径、垂直度、沉渣、泥浆），合格后装钢筋笼。

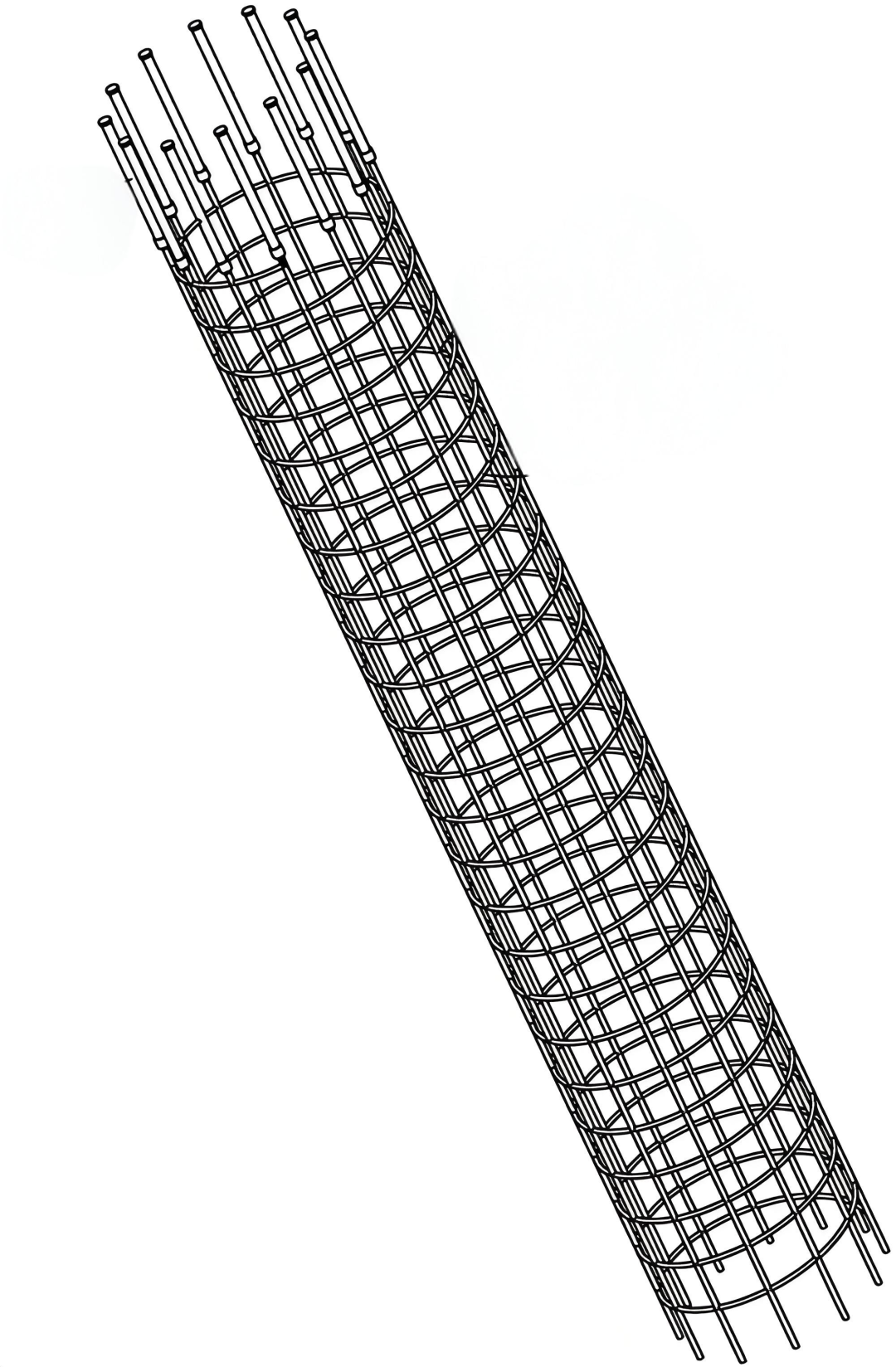

8. 钢筋笼制作（桩体受力核心，严控焊接 / 连接）

钢筋笼质量标准表

• 检验与标识：查规格、数量、连接质量，外观无夹渣咬边；标注桩号、分段号、安装方向，防装错。

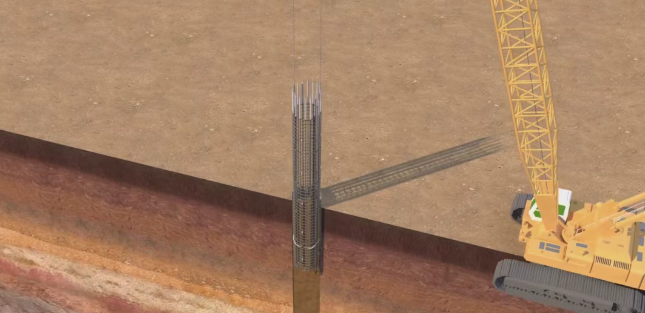

9. 下放钢筋笼及钢导管（防碰孔壁，******安装）

• 钢筋笼下放：吊车起吊能力≥1.2 倍钢筋笼重，吊点设加强箍筋（2-4 个）；慢放避阻，遇卡阻需提钻调整，不得强下；分段连接用同制作方式，合格后继续放；到位后用同直径吊筋固定在护筒上，顶标高偏差≤50mm；

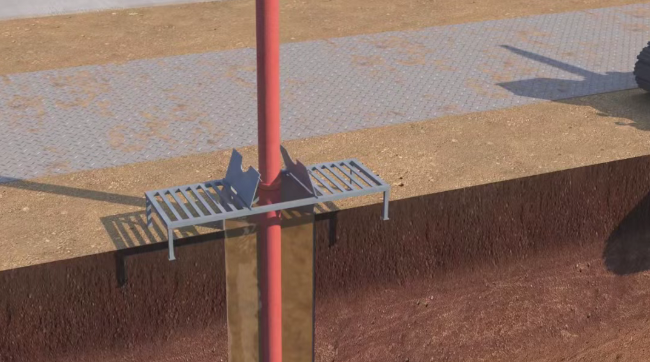

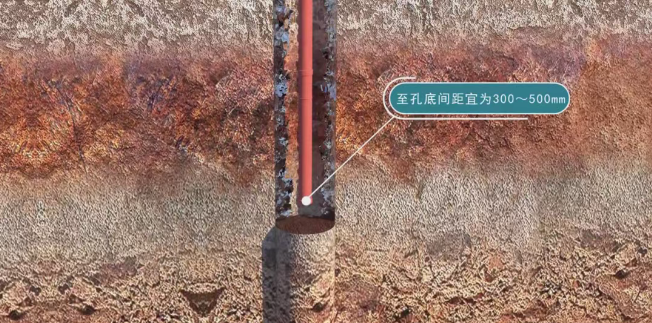

• 钢导管安装：用 200-300mm 直径、6-8mm 厚无缝钢管，每节 2-3m+1-2 节 1m 短管；丝扣 / 法兰连接前做0.6-1.0MPa 水压试验（保压 30min 无渗漏）；下放避碰钢筋笼，底部距孔底300-500mm，测总长度确保顶标高够浇筑。

10. 二次清孔（******除沉渣，提桩体质量）

• 清孔方法：导管底提至距孔底 100-200mm，注新鲜泥浆（同一次清孔指标），泥浆泵循环带沉渣至沉淀池，流速 1.5-2.0m/s 防扰孔壁；
• 验收标准：沉渣仪检测，摩擦桩≤100mm，端承桩≤50mm，泥浆指标达标后停清，准备灌注。

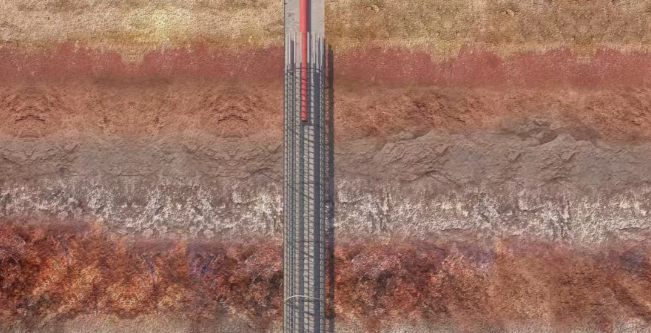

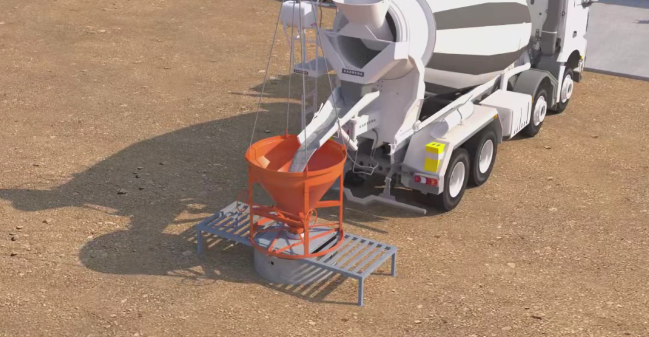

11. 水下混凝土灌注（连续作业，防断桩夹渣）

• 混凝土要求：商品混凝土，强度符合设计，坍落度 180-220mm，初凝时间＞灌注总时间；每车查坍落度 + 和易性，做 3 块 / 车抗压试块；
• 灌注流程：
  1. 隔水栓（球胆）封底，首批混凝土量需满足导管埋深≥1.0m（公式：V=πD²H/4 + πd²h/4，D = 桩径，H = 埋深，d = 导管直径，h = 泥浆高度），导管一次埋入≥0.8m；
  2. 连续灌注，间隔≤30min，断供需及时处理；每灌 1-2m 测顶面标高，控制导管埋深 2-6m，严禁提出混凝土面；
• 终点控制：灌至设计桩顶 + 0.5-1.0m（留浮浆），拔管清理残留混凝土，做好灌注记录；

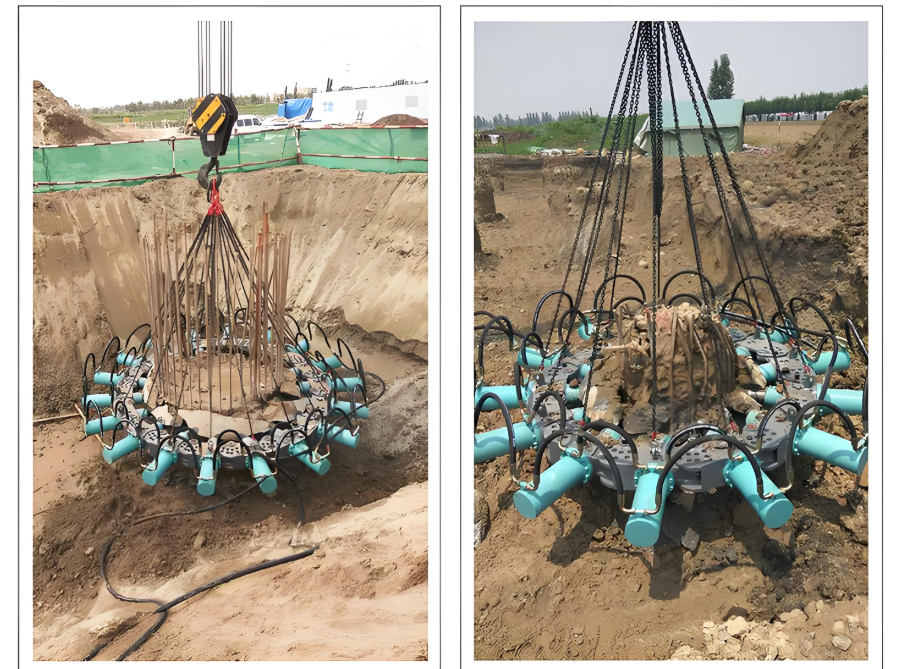

• 桩顶处理：24-48h 后凿除浮浆（通常 100-300mm），至新鲜混凝土面，顶标高偏差≤5mm。

三、旋挖灌注桩施工常见问题解答

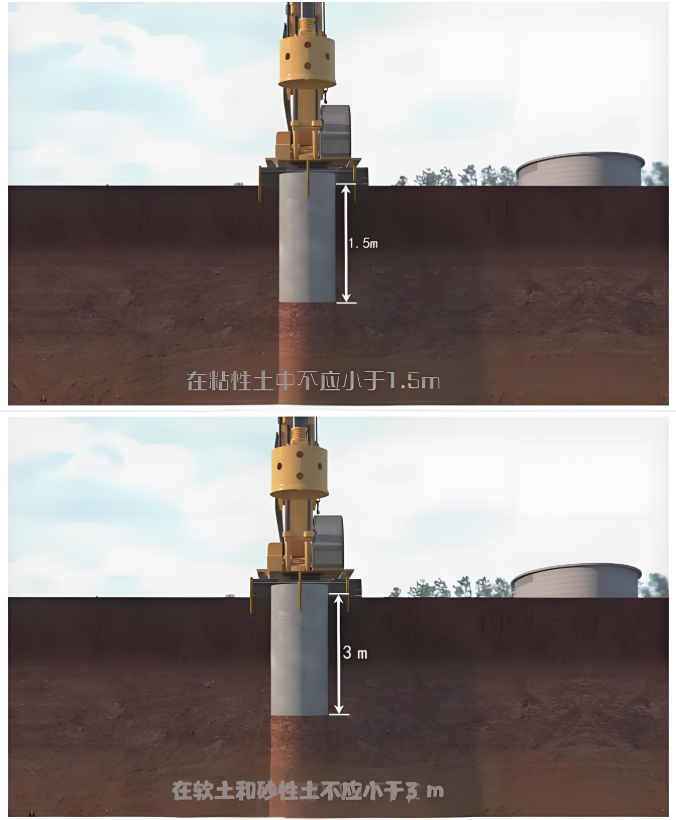

1. 问：旋挖灌注桩护筒长度怎么选？
   答：黏性土地层≥1.5m，砂层 / 卵石地层≥3.0m，需穿透松散层进入稳定土层≥0.5m。
2. 问：旋挖灌注桩沉渣厚度要求是多少？
   答：******次清孔后，摩擦桩 100-150mm、端承桩 50-100mm；二次清孔后，摩擦桩≤100mm、端承桩≤50mm。
3. 问：钢筋笼接头怎么要求？
   答：主筋焊接（单面焊≥10d，双面焊≥5d）或直螺纹连接，同一截面接头≤50%，错开距离≥35d（d 为主筋直径）。
4. 问：水下混凝土灌注导管埋深多少合适？
   答：灌注过程中始终控制在 2-6m，严禁小于 1.0m 或提出混凝土面，防断桩。

四、旋挖灌注桩施工关键提示

1. 规范优先：全程遵循《建筑桩基技术规范》（JGJ94-2008）、《旋挖钻机成孔灌注桩工程技术规程》（JGJ/T 311-2013）；
2. 过程管控：11 个环节环环相扣，******监控钻进垂直度、沉渣厚度、混凝土灌注连续性；
3. 资料留存：每道工序验收记录表、试块报告、灌注记录需完整归档，备查追溯。
