高压旋喷桩施工工艺(2025新版)

发布时间: 2025-10-26 10:06   591 次浏览

高压旋喷桩施工工艺详解

一、高压旋喷桩工艺概述（核心定义 + 应用场景）

高压旋喷桩是高压喷射注浆法的核心工艺，通过20~40MPa 高压射流切割土体，与水泥浆混合凝固形成柱状固结体，广泛用于地基加固（处理淤泥、粘性土、粉土等软土地基）和防渗帷幕（如基坑止水、堤坝防渗）工程，能有效提升地基承载力、阻断地下水渗透，是市政、建筑、水利工程中常用的地基处理技术。

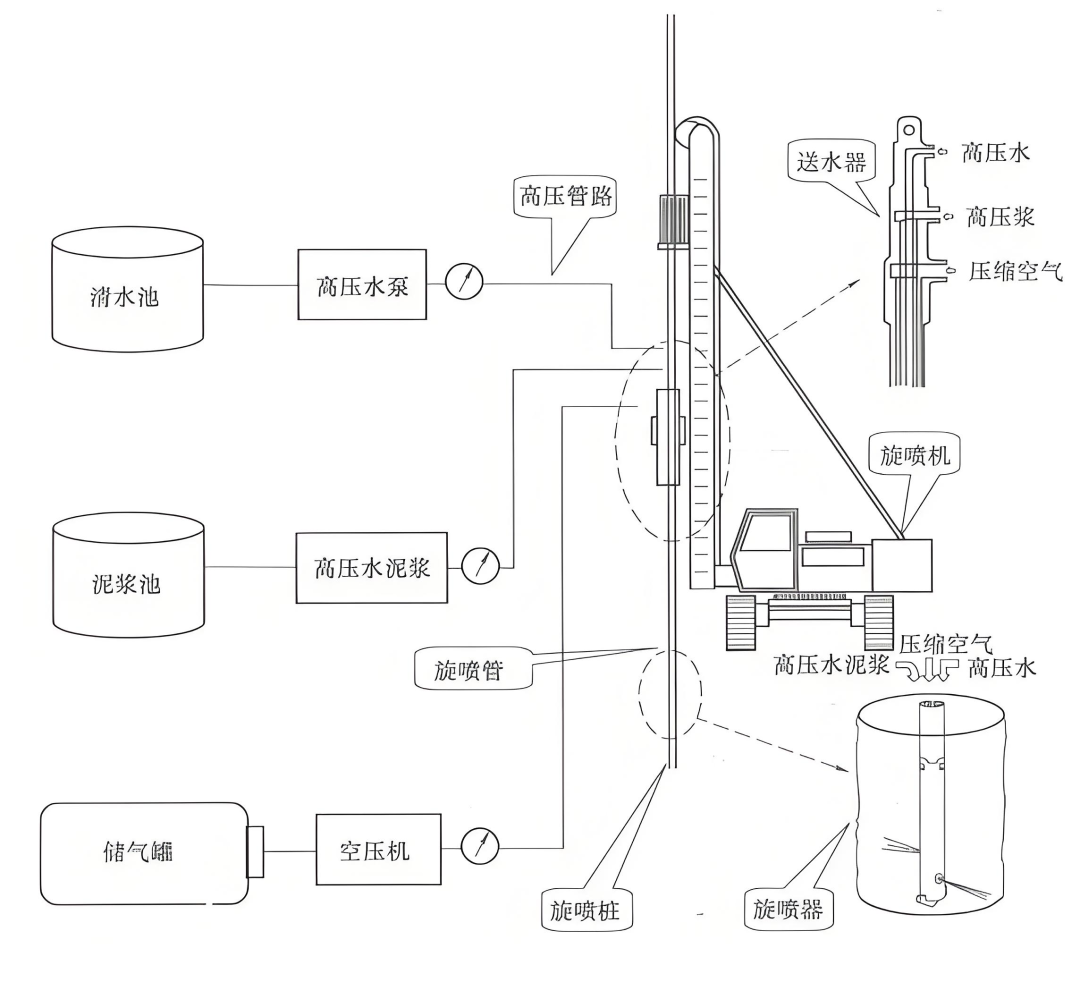

高压旋喷桩施工工艺


二、高压旋喷桩基本原理与工艺分类

1. 施工核心原理

  1. 成孔：用工程钻机钻设导孔，将带特殊喷嘴的注浆管插入设计深度；
  2. 高压喷射：以 20~40MPa 压力喷射水泥浆（或水），高速射流冲击切削土体，使土颗粒剥落并与浆液混合；
  3. 固结成型：注浆管边旋转（10~20r/min）边提升（10~25cm/min），混合浆液逐渐凝固，形成圆柱状固结体，实现地基加固或防渗。

2. 三大工艺分类及参数对比

工艺类型 注浆管数量 关键压力参数 固结体直径（m） 适用地层 核心优势
单管法 1 根 水泥浆压力20~30MPa 0.3~0.8 粘性土、粉土（较软地层） 设备简单、成本低、施工快
双管法 2 根 水泥浆 20~30MPa + 压缩空气 0.7~0.8MPa 0.5~1.2 中密砂层、粘性土 切削范围大、固结体更均匀

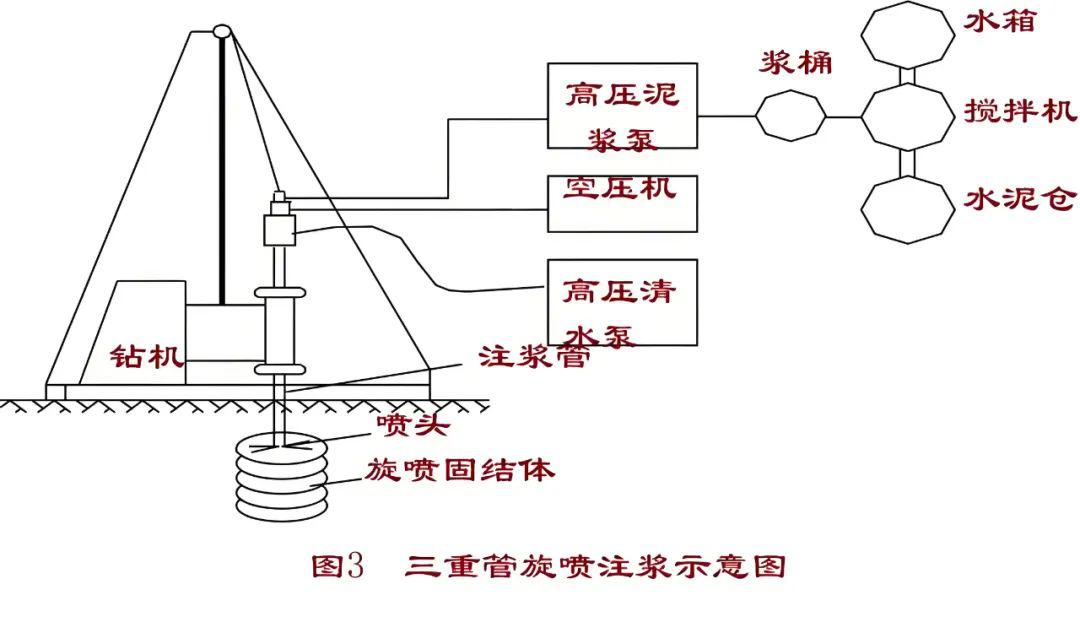

三管法 3 根 高压水 30~40MPa + 空气 0.7~0.8MPa + 水泥浆 0.3~0.5MPa 1.0~2.0 卵石层、砾石层（坚硬地层） 固结体大、适用于复杂地

高压旋喷工艺

高压旋喷工艺

高压旋喷工艺

三、高压旋喷桩标准施工工艺流程

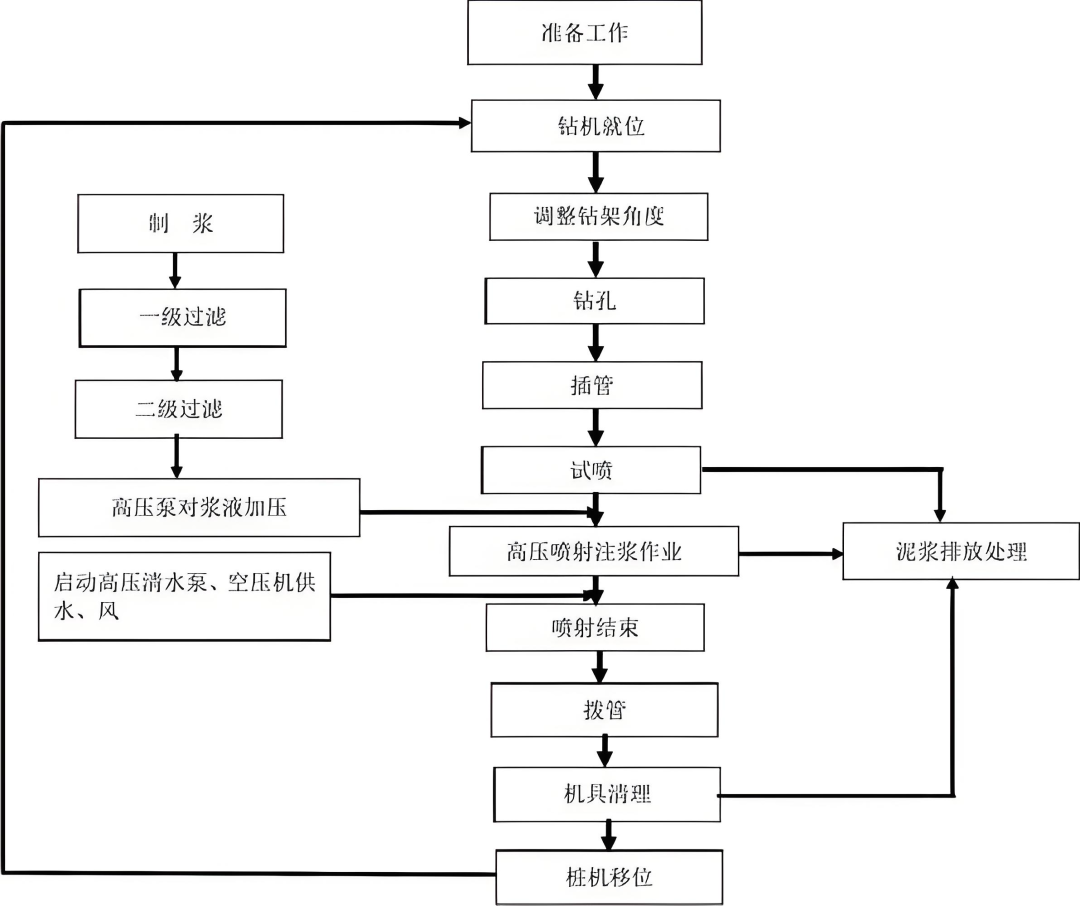

施工流程

1. 桩位放样（精度控制是基础）

施工放样

  • 控制点布设：用全站仪设≥3 个控制点，埋混凝土标石，平面偏差≤10mm、高程偏差≤5mm；
  • 桩位标记：按设计图纸用钢尺放样，竹签（长 30cm）标记，桩位偏差≤50mm；
  • 复核要求：放样后需监理工程师复核，确认无误方可施工。

2. 钻机***位（垂直度决定成桩质量）

钻机***位

  • 水平调整：钻机***位后用水平仪校准，机架水平偏差≤2mm/m；
  • 对位精度：钻杆中心与桩位竹签重合，偏差≤10mm；
  • 垂直度控制：用垂直度检测仪校正，误差≤0.3%（每 10m 钻杆倾斜≤3cm），必要时设揽风绳固定；
  • 设备调试：检查空压机、泥浆泵压力仪表（误差≤1%），钻杆标注深度刻度（每 50cm 一道），确保孔底标高偏差≤50mm。

3. 引孔钻进（防塌孔是关键）

  • 试喷检查：钻孔前地面试喷（单管法 10MPa，持续 30s），确保喷嘴通畅；
  • 钻头选择：粘性土用合金钻头，砂层用螺旋钻头，钻孔深度偏差≤50mm；
  • 孔壁防护：孔口设护筒（直径≥150mm，长 1.0~1.5m），泥浆护壁（比重 1.1~1.2），防止塌孔、缩径。

4. 拔出岩芯管 + 插入注浆管（防堵塞措施）

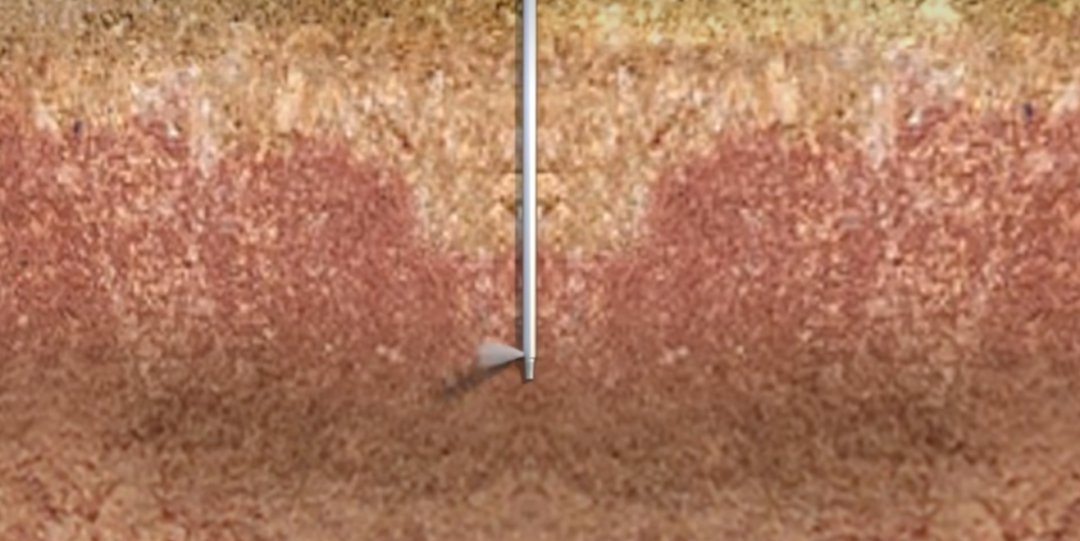

旋喷

  • 岩芯管拔出：缓慢提升，避免扰动孔壁；
  • 注浆管插入：边插管边射水（水压≤1MPa），防止泥沙堵喷嘴；
  • 特殊地层处理：砂卵石地层插管时，注入少量水泥浆（水灰比 1.5）增强孔壁稳定性。

5. 旋喷提升（核心环节 + 参数同步控制）

成桩

  • 压力启动：注浆管到位后，升压至设计值（如单管法 20~30MPa），稳压 30s 再旋转提升；
  • 关键参数：旋转速度 10~20r/min，提升速度 10~25cm/min（粘性土取小值，砂层取大值）；
  • 桩底加强：设计深度处原地旋转 10s，孔口冒浆（比重 1.2~1.3）正常后提升；底部 1.0m 范围提升速度 5~10cm/min、喷浆量提高 20%；
  • 中断处理：施工中断≤30min，超 30min 需复喷搭接≥1.0m。

6. 钻机移位（防窜浆 + 设备保养）

成桩2

  • 停喷要求：旋喷至设计桩顶（需超喷 0.3~1.0m），先关泥浆泵，再停旋转 / 提升，缓慢拔注浆管；
  • 设备清洗：清水高压冲洗注浆泵、管道 3~5min，防止浆液凝固堵塞；
  • 移位原则：相邻桩施工间隔≥24h，间距≤1.5m 时采用跳打施工（避免窜浆）。

7. 施工技术记录（每桩必填 + 追溯依据）

每根桩施工后需填写记录表，包含：
  • 基础信息：桩号、施工日期、天气；
  • 桩体参数：孔口标高、桩底标高、实际桩长；
  • 旋喷参数：压力、旋转速度、提升速度、注浆量；
  • 异常处理：地层描述、冒浆情况、设备故障及处理措施。

四、高压旋喷桩常见质量问题及防治措施（ 高频问题）

常见质量问题 产生原因 防治措施
固结体强度不均、缩颈 1. 工艺与地层不匹配（如砂层用单管法）；2. 设备故障中断施工；3. 参数不匹配 1. 按地层选工艺（卵石层用三管法）；2. 喷前试机，浆液过 80 目筛；3. 硬土层复喷（搭接≥50cm）；4. 喷嘴磨损超 20% 立即更换
喷射压力异常（上不去 / 骤升） 上不去：安全阀泄漏、泵阀损坏；骤升：喷嘴堵塞、管路沉淀 上不去：换损坏部件，清水调压（误差≤5%）；骤升：卸压疏通喷嘴，清理管路
钻孔沉管困难 / 偏斜 1. 遇地下障碍物；2. 场地不平；3. 钻杆倾斜超标 1. 桩位放样前钎探清障碍；2. 平整场地（坡度≤1%）；3. 严格控制钻杆垂直度≤0.3%
冒浆异常（过多 / 过少） 不冒浆：地层空隙大；冒浆超 20%：注浆量过量 不冒浆：增注浆量 20%~30% 或掺速凝剂（3%~5%）；冒浆超 20%：提压力 10%+ 加快提升 5cm/min
固结体顶部下凹 浆液析水收缩，顶部无约束 1. 超喷 0.3~1.0m，凝固后凿除；2. 顶部 0.5~1.0m 复喷（压力降 30%）；3. 凹穴＞20cm 用 C15 混凝土回填

五、高压旋喷桩质量检验与安全控制（验收标准 + 规范要求）

1. 质量检验标准（分阶段控制）

检验阶段 检验内容 检验要求
施工中 旋喷参数、冒浆情况 每桩检查；20% 抽查桩位偏差（≤50mm）、垂直度（≤0.3%）
成桩后（28d 后） 强度检验 钻芯取样（每 50 根 1 组，3 个试样），无侧限抗压强度≥设计值（如≥2MPa）
成桩后（28d 后） 完整性检验 低应变法，抽检 10% 桩身完整性
成桩后（28d 后） 防渗性能（帷幕桩） 注水试验，渗透系数≤1×10⁻⁶cm/s

2. 安全与环保控制（合规要点）

  • 高压设备防护：管路定期做耐压试验（1.5 倍工作压力），接头设防护罩，操作人员戴防护眼镜；
  • 用电安全：设备接地电阻≤4Ω，电缆架空敷设（高度≥2.5m），避免碾压破损；
  • 环保要求：设三级沉淀池（总容积≥50m³），废浆沉淀后废水回用，干渣运至指定地点处置。

六、高压旋喷桩施工关键提示

  1. 试桩要求：每施工场地需试桩 3~5 根，确定喷射压力、提升速度等***优参数后，再大面积施工；
  2. 浆液控制：水泥宜用 42.5 级普通硅酸盐水泥，浆液需现拌现用，存放时间≤2.5h；
  3. 规范依据：施工需符合《建筑地基基础工程施工质量验收规范》（GB50202-2002）及设计要求。

七、高压旋喷桩施工常见问题解答

  1. 问：高压旋喷桩试桩数量要求？
    答：每施工场地试桩 3~5 根，通过试桩优化工艺参数（如压力、提升速度）。
  2. 问：高压旋喷桩相邻桩施工间隔多久？
    答：间隔≥24h，间距≤1.5m 时需跳打，防止窜浆影响成桩质量。
  3. 问：高压旋喷桩成桩后多久检测？
    答：成桩 28d 后进行强度、完整性、防渗性能检测，确保符合设计标准。
